Pince bout d'arbre de toupie - Al 30 mm

Pour utiliser ses fraises de défonceuse sur sa toupie : enfin une pince bout d'arbre qui marche !

Après avoir essayé les différents modèles de pince bout d'arbre disponibles sur le marché, nous avons dû nous rendre à l'évidence : aucun des modèles proposés ne fonctionnait correctement : serrage de fraise de mauvaise qualité et fixation sur le filetage de l'arbre sans aucun centrage! Pour cette raison, HM Diffusion a décidé de concevoir son propre porte-fraise pour arbre de toupie. Voici un dispositif qui vous permettra d'adapter facilement vos fraises de défonceuses sur votre arbre de toupie Ø 30 mm.
ATTENTION : depuis 2007, suite à une nouvelle norme de fabrication des toupies, celles-ci sont désormais équipées d'un arbre muni d'un filetage en M 16 (au lieu d'un filetage en M 14 auparavant). Pour choisir votre porte-fraise de défonceuse, mesurez le diamètre du filetage de votre arbre (Ø 14 ou 16 mm).

Les avantages :

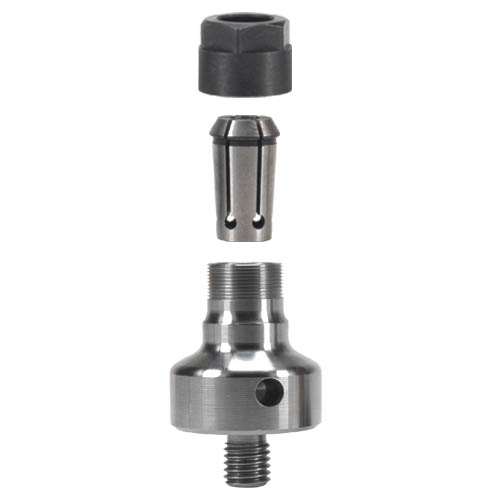

- Tête d'arbre monobloc tournée dans un acier de qualité supérieure (U 1000) et poli.
- Adaptation à tous les arbres de Ø 30 mm avec vis M14 (modèle ultra-courant) ou M16 (nouveau standard).
- Centrage parfait de la pince sur le corps de l'arbre par collerette chanfreinée : la fraise tourne sans "faux rond" pour un usinage régulier et silencieux.
- Le type de pince employé, dit "à cône faible", est le seul qui apporte un serrage de la queue de l'outil véritablement régulier et efficace.
- Livré avec pince pour fraises en queue de Ø 8 mm (dimension aujourd'hui la plus courante sur le marché)
- Egalement disponible en option : les pinces pour fraises en queue de Ø 6, 6.35, 8, 12 et 12.7 mm.
- Disponible avec vis M 14 et M 16 suivant le filetage de l'arbre de votre toupie (à vérifier par vos soins).

Vitesse de rotation
Les toupies tournent plus lentement que les défonceuses. Avec des fraises de petits diamètres, la vitesse d'avance de votre pièce de bois devra donc être plus lente pour obtenir un résultat parfaitement propre et précis.
De très bons résultats en revanche avec les fraises de grands diamètres (grosses moulures, onglet verrouillé...). Vous aurez alors tous les avantages d'un travail de qualité parfaitement sécurisé par rapport à l'utilisation d'une défonceuse à la volée.

Course de l'arbre de toupie
Si après avoir monté ce dispositif en bout d'arbre, l'arbre de votre toupie ne descend pas suffisamment dans son puit, il faudra alors recourir à une fausse table de rehausse. Pour résoudre ce petit inconvénient, nous vous fournissons un plan de fabrication d'une grande simplicité, qui vous permettra de travailler facilement et en toute sécurité en fonction du diamètre de vos fraises.

Le kit "Pince bout d'arbre et Gabarit à queues d'aronde HM diffusion"
Maintenant qu'il est possible, grâce à la pince bout d'arbre, de monter des fraises de défonceuse sur une toupie, vous avez donc la possibilité d'effectuer des queues d'aronde... à cette même toupie.
Comment ? À l'aide du gabarit à queue d'aronde HM Diffusion (pour plus de détails sur cette technique voir la page lien en bas de cette page).

Nous vous proposons donc un kit complet pour utilisation du gabarit à queues d'aronde HM Diffusion à la toupie. Il comprend :
- Le porte-fraise de défonceuse (pince bout d'arbre) pour arbre de toupie Ø 30 mm, vis M 14 + pince et écrou pour fraises en queues de Ø 8 mm + notice
- Le kit gabarit d'assemblage HM Diffusion complet (pour queues d'arondes et droites) + notice.

Livré avec pince de Ø 8 mm et son écrou de serrage.

<h6>(La fraise à onglet verrouillé présentée sur la pince bout d'arbre n'est pas comprise dans la livraison)</h6>
