Arbres, disques et accessoires à l'unité

Tous les accessoires de cette page sont entièrement compatibles entre eux. Ils offrent une multitude de combinaisons et permettent de compléter ou modifier un kit ou encore de créer soi-même ses fraises !

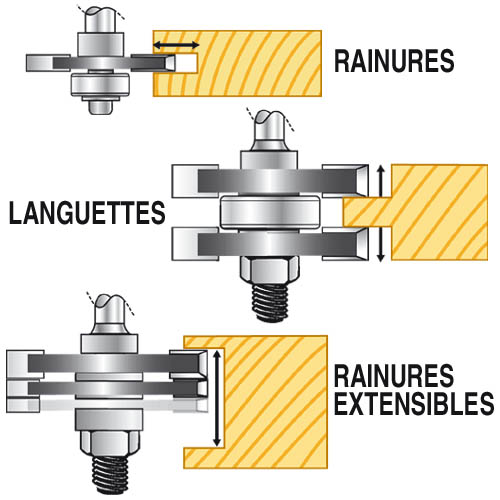

Les usinages possibles
Les disques sont utilisables individuellement ou groupés pour différents types d'usinage :
- Rainures : la profondeur est variable en changeant le roulement (vitres, fonds de tiroirs...). Le disque de 4 mm autorise la pose de lamelles. Les disques de 5,2 - 8,2 et 10,3 mm sont adaptés aux rainures pour contreplaqué (fond de meuble).
- Languettes : tout assemblage à rainure et languette, bouvetage de panneaux larges en bois massif.
- Rainures extensibles : rainures et feuillures d'épaisseurs variables. La profondeur est fonction du roulement utilisé.
- Les disques à chanfrein : utilisés par paire sur une fraise à rainer, ils permettent d'obtenir 2 chanfreins facilitant l'assemblage des bois (rainures et languettes, montage de panneaux, etc.).

9 disques à rainer = 9 épaisseurs de coupe
Tous les disques proposés ici ont un diamètre de 50 mm et un alésage de 8 mm. Les calculs de profondeur d'usinage avec roulements à billes s'en trouvent ainsi simplifiés.
Ils se déclinent en 9 épaisseurs de 1,,,,2 et 10,3 mm.

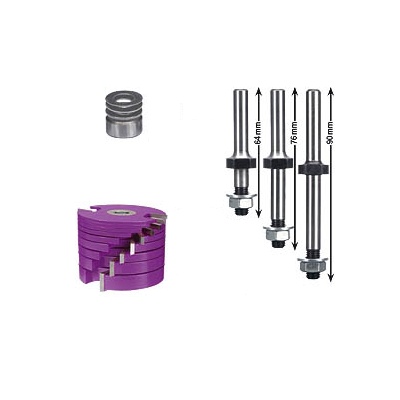

Les 3 arbres
Les arbres sont disponibles en 3 longueurs :
- Arbre de longueur totale 64 mm : longueur utile 12 mm,
- Arbre de longueur totale 76 mm : longueur utile 24 mm,
- Arbre de longueur totale 90 mm : longueur utile 32 mm.
Leur diamètres de queues et d'alésages sont de 8 mm.
Ils sont munis de 2 méplats pour faciliter, à l'aide d'une clé, les montages et démontages des accessoires.

7 roulements = 7 profondeurs de coupe
Le diamètre du roulement monté sur une fraise détermine sa profondeur de coupe. Vous retrouverez dans le schéma ci-contre, les profondeurs de coupe obtenues pour chaque Ø de roulements disponibles.
Tous les roulements sont en alésage de 8 mm.

Jeu de bague d'épaisseurs
Un jeu de bagues d'épaisseur est étudié pour vous permettre toutes les combinaisons de montage de vos fraises au 1/10°mm.
Composition : 5 bagues en épaisseur 0,1 mm - 8 bagues en épaisseur 0,5 mm - 2 bagues en épaisseur 6 mm.

Coffret de rangement
Protégez votre kit de fraises à rainer avec un superbe coffret rationnel et spécialement dédié. 14 emplacements en mousse haute densité évitent que les plaquettes carbure ne puissent s'entrechoquer. 2 compartiments sont prévus pour les accessoires et les fraises montées.
